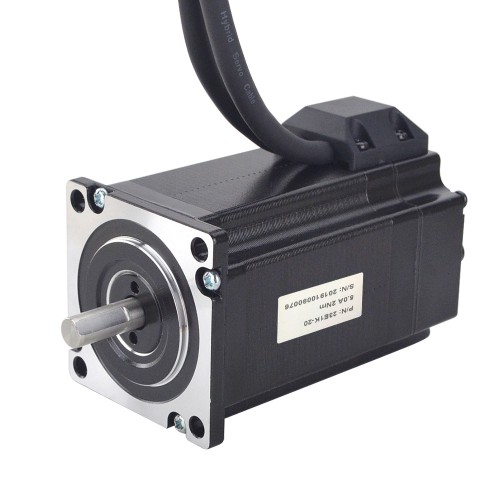

P-Serie Nema 23 Closed Loop Schrittmotor 23E1K-20 2Nm Encoder 1000CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€58,20
P-Serie Nema 23 Closed Loop Schrittmotor 23E1K-20 2Nm Encoder 1000CPR
P-Serie Nema 23 Closed Loop Schrittmotor 23E1K-20 mit einem Haltemoment von 2 Nm und einem Encoder mit 1000 CPR. Der Motor hat eine Gehäusegröße von 57 x 57 mm und eine Länge von 76,5 mm. Der Schrittwinkel beträgt 1,8 Grad, der Nennstrom pro Phase 5,0 A, der Phasenwiderstand 0,4 Ohm und die Induktivität 1,8 mH ± 20%. Der Wellendurchmesser beträgt 8 mm, die Wellenlänge 21 mm, mit einer 15 mm langen D-Flachwelle.
Elektrische Spezifikation
- Herstellerteilenummer: 23E1K-20
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 2 Nm
- Nennstrom/Phase: 5,0 A
- Phasenwiderstand: 0,4 ohms
- Induktivität: 1,8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57 mm
- Motorlänge: 76,5 mm
- Wellendurchmesser: Φ8 mm
- Länge der Welle: 21 mm
- Länge der D-Flachwelle: 15 mm
- Leitungslänge: 270 mm
- Gewicht: 1,06 kg
Kodiersteuerung(1000 CPR (Counts per Revolution))
- Weiß--GND
- Rot--+5VCC
- Blau--EA-
- Schwarz--EA+
- Grün--EB-
- Gelb--EB+
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Weiß
|
Grün
|
Blau
|
Schwarz
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 200 |
| Haltemoment (oz.in) | 283,28 |
| Induktivität (mH) | 1,8 |
| Leitungslänge (mm) | 270 |
| Motor NEMA Größe | Nema 23 |
| Phasenwiderstand (ohm) | 0,4 |
| Nennstrom (A) | 5,0 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Encoderspezifikation | |
| Ausgangssignalkanäle | 2 |
| Auflösung (CPR) | 1000 |
