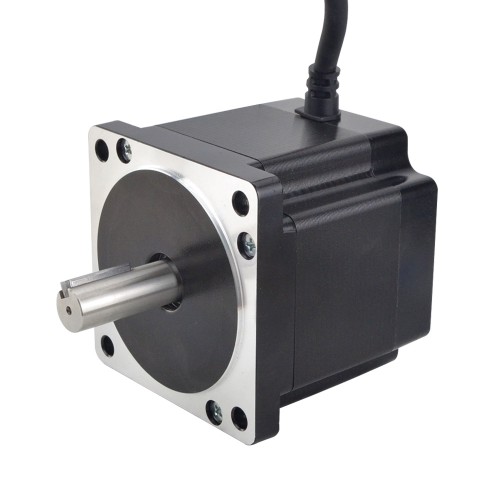

S Serie Nema 34 Step Motor 34HS31-6004S 4 Drähte 1,8 Grad 4,8 Nm 6,0 A
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
S Serie Nema 34 Step Motor 34HS31-6004S 4 Drähte 1,8 Grad 4,8 Nm 6,0 A
Dieser Nema 34 Schrittmotor vom Typ 34HS31-6004S verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 4,8 Nm. Er ist 80 mm lang, mit einem Wellendurchmesser von 14 mm und vier Anschlussdrähten (500 mm). Der Motor arbeitet mit 6,0 A pro Phase, hat einen Phasenwiderstand von 0,42 Ohm und eine Induktivität von 3,5 mH. Geeignet für Anwendungen mit hohem Drehmomentbedarf.
Elektrische Spezifikation
Herstellerteilenummer: 34HS31-6004S
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 4,8 Nm
Nennstrom/Phase: 6,0 A
Phasenwiderstand: 0,42 ohms± 10%
Induktivität: 3,5 mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 86 x 86 mm
Motorlänge: 80 mm
Wellendurchmesser: Φ14 mm
Länge der Welle: 37 mm
Länge der Passfedernut: 25 mm
Anzahl der Leitungen: 4
Leitungslänge: 500 mm
Gewicht: 2,3 kg
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 480 |
| Haltemoment (oz.in) | 679,87 |
| Induktivität (mH) | 3,5 |
| Phasenwiderstand (ohm) | 0,42 |
| Nennstrom (A) | 6,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 80 |
| Flanschdurchmesser (mm) | Nema 34 (86 x 86) |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 2300 |
| Abtriebswellentyp | Passfeder |
| Schutzart | 40 |
