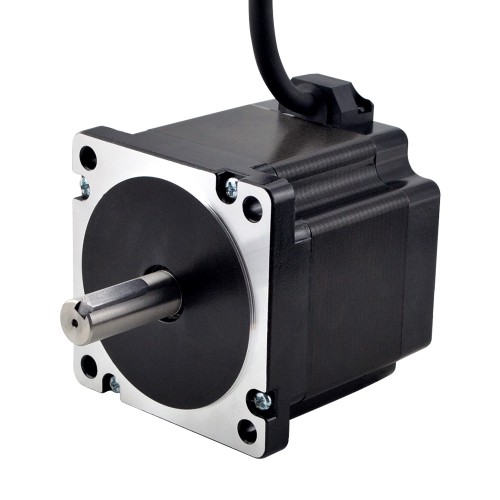

S Serie Nema 34 Schrittmotor 34HS31-6004S1 4,8Nm 14mm Passfederwelle
Dieser Nema 34 Schrittmotor vom Typ 34HS31-6004S1 besitzt einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 4,8 Nm. Die Motorlänge beträgt 80 mm, der Wellendurchmesser 14 mm mit einer 25 mm langen Passfedernut. Er hat vier Anschlussleitungen à 1000 mm und benötigt 6,0 A pro Phase bei einem Phasenwiderstand von 0,48 Ohm.
Elektrische Spezifikation
Herstellerteilenummer: 34HS31-6004S1
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 4,8Nm
Nennstrom/Phase: 6,0 A
Phasenwiderstand: 0,48 ohms± 10%
Induktivität: 3,5 mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 86 x 86 mm
Motorlänge: 80 mm
Wellendurchmesser: Φ14 mm
Länge der Welle: 32 mm
Länge der Passfedernut: 25 mm
Anzahl der Leitungen: 4
Leitungslänge: 1000 mm
Gewicht: 2,5kg
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 480 |
| Haltemoment (oz.in) | 679,87 |
| Induktivität (mH) | 3,5 |
| Phasenwiderstand (ohm) | 0,48 |
| Nennstrom (A) | 6,0 |
| Schrittwinkel (°) | 1,8 |
| Kupplungenspezifikation | |
| Motorlänge (mm) | 80 |
| Physikalische Spezifikation | |
| Flanschdurchmesser (mm) | Nema 34 (86 x 86) |
| Leitungslänge (mm) | 1000 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 32 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 2500 |
| Abtriebswellentyp | Passfeder |
| Schutzart | 40 |
