S Serie Nema 34 Schrittmotor 34HS45-6004S 4 Drähte 1,8 Grad 8,2 Nm 6,0 A
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
S Serie Nema 34 Schrittmotor 34HS45-6004S 4 Drähte 1,8 Grad 8,2 Nm 6,0 A

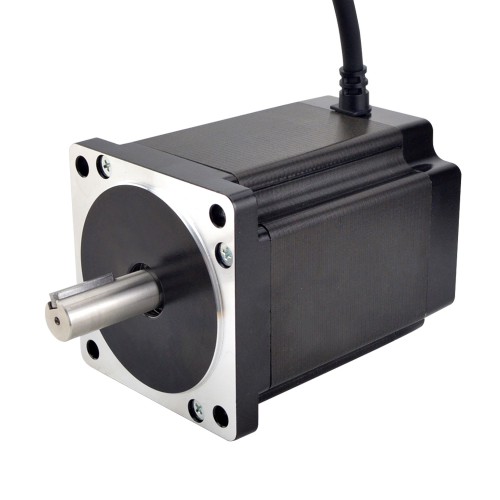

Dieser Nema 34 Schrittmotor vom Typ 34HS45-6004S hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 8,2 Nm. Mit einer Motorlänge von 114 mm und einem Wellendurchmesser von 14 mm ist er für Anwendungen mit höherem Drehmomentbedarf geeignet. Der Motor verfügt über vier 500 mm lange Anschlussleitungen und arbeitet mit 6,0 A pro Phase bei einem Phasenwiderstand von 0,51 Ohm.
Elektrische Spezifikation
Herstellerteilenummer: 34HS45-6004S
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 8,2 Nm
Nennstrom/Phase: 6,0 A
Phasenwiderstand: 0,51 ohms± 10%
Induktivität: 5,1 mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 86 x 86 mm
Motorlänge: 114 mm
Wellendurchmesser: Φ14 mm
Länge der Welle: 37 mm
Länge der Passfedernut: 25 mm
Anzahl der Leitungen: 4
Leitungslänge: 500 mm
Gewicht: 3,7 kg
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 820 |
| Induktivität (mH) | 5,1 |
| Phasenwiderstand (ohm) | 0,51 |
| Nennstrom (A) | 6,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 114 |
| Flanschdurchmesser (mm) | Nema 34 (86 x 86) |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 3700 |
| Abtriebswellentyp | Passfeder |
| Schutzart | 40 |
