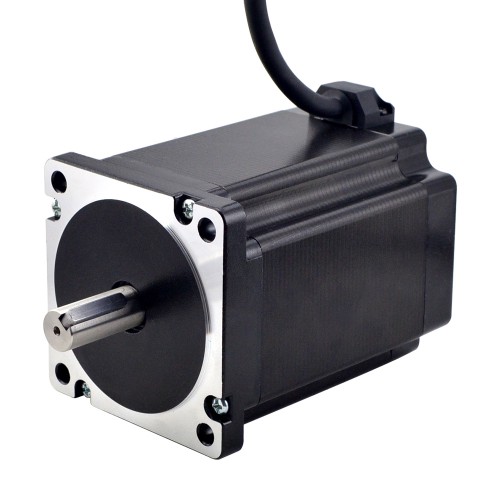

S Serie Nema 34 Schrittmotor 34HS46-6004S1 14mm Passfederwelle 8,5Nm mit 1m Kabel
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
S Serie Nema 34 Schrittmotor 34HS46-6004S1 14mm Passfederwelle 8,5Nm mit 1m Kabel
Dieser Nema 34 Schrittmotor vom Typ 34HS46-6004S1 bietet einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 8,5 Nm. Er ist 118 mm lang, hat eine 14 mm Welle mit 25 mm Passfedernut und vier 1000 mm lange Anschlussleitungen. Der Motor arbeitet mit 6,0 A pro Phase, bei einem Phasenwiderstand von 0,7 Ohm und einer Induktivität von 5,8 mH.
Elektrische Spezifikation
Herstellerteilenummer: 34HS46-6004S1
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 8,5Nm
Nennstrom/Phase: 6,0 A
Phasenwiderstand: 0,7 ohms± 10%
Induktivität: 5,8 mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 86 x 86 mm
Motorlänge: 118 mm
Wellendurchmesser: Φ14 mm
Länge der Welle: 32 mm
Länge der Passfedernut: 25 mm
Anzahl der Leitungen: 4
Leitungslänge: 1000 mm
Gewicht: 5,5kg
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 850 |
| Haltemoment (oz.in) | 1203,94 |
| Induktivität (mH) | 5,8 |
| Phasenwiderstand (ohm) | 0,7 |
| Nennstrom (A) | 6,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 110 |
| Flanschdurchmesser (mm) | Nema 34 (86 x 86) |
| Leitungslänge (mm) | 1000 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 32 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 4000 |
| Abtriebswellentyp | Passfeder |
| Schutzart | 40 |
