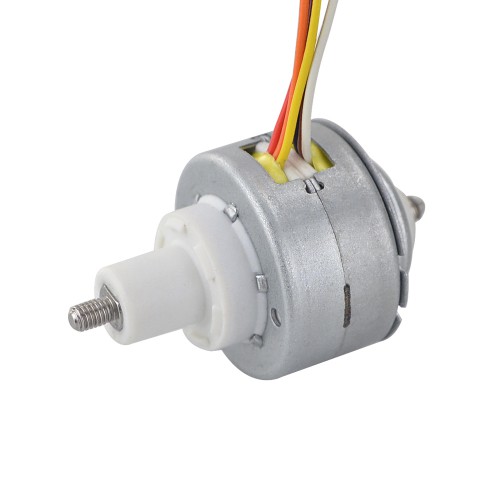

Φ25,2x15mm Permanentmagnet Captive Linearer Schrittmotor 25LN24M01-333 Linearhub 1mm Hublänge 12mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€21,37
Φ25,2x15mm Permanentmagnet Captive Linearer Schrittmotor 25LN24M01-333 Linearhub 1mm Hublänge 12mm
Dieser Captive Linearschrittmotor vom Typ 25LN24M01-333 hat einen Schrittwinkel von 15 Grad und einen Linearhub von 0,0417 mm pro Schritt. Die Bauform beträgt 25,2 x 15 mm mit einer Hublänge von 12 mm. Der Motor verfügt über vier Phasen, sechs Anschlussleitungen mit PH-6Y-Stecker (250 mm) und liefert eine Schubkraft von 7 N bei 130 Hz. Der Nennstrom beträgt 0,23 A pro Phase.
Elektrische Spezifikation
- Herstellerteilenummer: 25LN24M01-333
- Motortyp: Permanentmagnet Captive Linearer Schrittmotor
- Phasen: 4
- Schrittwinkel: 15 deg
- Nennstrom/Phase: 0,23 A
- Schubkraft: 7 N(130 Hz)
- Phasenwiderstand: 22 ± 7% ohms(20 ℃)
- Induktivität: 4,3 mH ± 20%(1KHz)
- Schutzart: IP34
- Lebensdauer: 1500000 Zyklen
Physikalische Spezifikation
- Bauform: Φ25,2 mm
- Motorlänge: 15 mm
- Hublänge: 12 mm
- Spindeldurchmesser: Φ3,5 mm
- Linearhub pro Umdrehung: 1 mm
- Linearhub pro Schritt: 0,0417 mm
- Anzahl der Leitungen: 6 mit Stecker PH-6Y
- Leitungslänge: 250 mm
- Gewicht: 37,5 g
Anschluss
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Gelb
|
Orange
|
Rot
|
Weiß
|
Braun
|
Schwarz
|
| Elektrische Spezifikation | |
|---|---|
| Induktivität (mH) | 4,3 |
| Nennstrom (A) | 0,23 |
| Schrittwinkel (°) | 15 |
| Motortyp | Captive |
| Anzahl der Phasen | 4 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 15 |
| Flanschdurchmesser (mm) | Φ25,2 |
| Leitungslänge (mm) | 250 |
| Spindeldurchmesser (mm) | Φ3,5 |
| Anzahl der Leitungen | 6 |
| Linearhub pro Umdrehung (mm) | 1 |
| Linearhub pro Schritt (mm) | 0,0417 |
| Hublänge (mm) | 12 |
