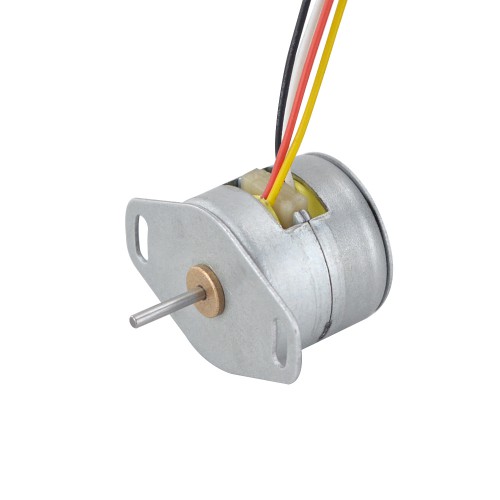

Φ20x18,2mm Permanentmagnet Schrittmotor 20PM20L01 18 Grad 5,88 mN.m 0,5 A 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€5,98
Φ20x18,2mm Permanentmagnet Schrittmotor 20PM20L01 18 Grad 5,88 mN,m 0,5 A 4 Drähte
Dieser PM-Schrittmotor vom Typ 20PM20L01 hat einen Schrittwinkel von 18 Grad und eine Bauform von 20 x 18,2 mm. Er verfügt über zwei Phasen, vier Anschlussleitungen mit PH-6Y-Stecker (250 mm), ein Haltemoment von 5,88 mN·m und einen Nennstrom von 0,5 A pro Phase. Der Wellendurchmesser beträgt 1,5 mm bei einer Wellenlänge von 10,5 mm.
Elektrische Spezifikation
- Herstellerteilenummer: 20PM20L01
- Motortyp: PM-Schrittmotor
- Phasen: 2
- Schrittwinkel: 18 deg
- Nennstrom/Phase: 0,5 A
- Haltemoment: 5,88 mN.m
- Rastmoment: 1,98 mN.m
- Phasenwiderstand: 10 ± 10% ohms(20 ℃)
- Induktivität: 4,3 mH ± 20%
- Rotorträgheitsmoment: Weniger als 1,0 g.cm2
- Lebensdauer: 3000h MIN(20 ℃, 200 pps)
Physikalische Spezifikation
- Bauform: Φ20 mm
- Motorlänge: 18,2 mm
- Wellendurchmesser: Φ1,5 mm
- Länge der Welle: 10,5 mm
- Anzahl der Leitungen: 4 mit Stecker PH-6Y
- Leitungslänge: 250 mm
- Gewicht: 24 g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Gelb
|
Rot
|
Weiß
|
Schwarz
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 5,88 |
| Haltemoment (oz.in) | 0,833 |
| Induktivität (mH) | 4,3 |
| Phasenwiderstand (ohm) | 10 |
| Schrittwinkel (°) | 18 |
| Anzahl der Phasen | 2 |
| Rastmoment (mN.m) | 1,98 |
| Rastmoment (oz.in) | 0,28 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 18,2 |
| Flanschdurchmesser (mm) | Φ20 |
| Leitungslänge (mm) | 250 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | Φ1,5 |
| Länge der Welle (mm) | 10,5 |
