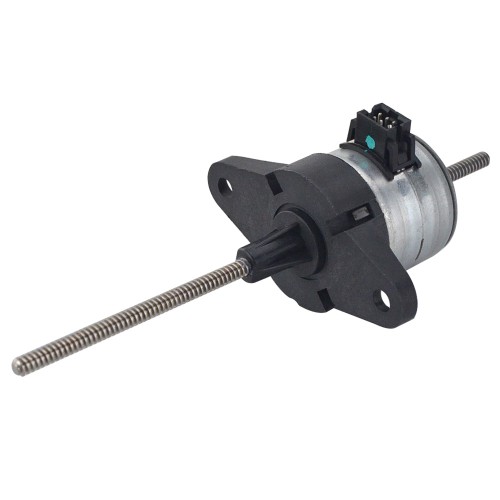

Φ27x30,8mm Non-Captive Permanentmagnet Linearer Schrittmotor 28LN24L01-233 Linearhub 1mm Hublänge 120mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€14,96
Φ27x30,8mm Non-Captive Permanentmagnet Linearer Schrittmotor 28LN24L01-233 Linearhub 1mm Hublänge 120mm
Dieser Non-Captive Linear-Schrittmotor mit einem Durchmesser von 27 mm und einer Motoreinheit von 30,8 mm Länge verfügt über einen Schrittwinkel von 15 Grad. Der lineare Vorschub beträgt 1 mm pro Umdrehung, entsprechend 0,0417 mm pro Schritt. Der Motor arbeitet mit 0,46 A pro Phase bei einem Phasenwiderstand von 10,8 Ohm und erzeugt eine Schubkraft von 40 N bei 100 Hz. Die Hublänge beträgt 120 mm, der Spindeldurchmesser 3,5 mm. Vier Anschlussleitungen sind integriert, das Gewicht liegt bei 73,8 g.
Elektrische Spezifikation
- Herstellerteilenummer: 28LN24L01-233
- Motortyp: PM Non-Captive Linear-Schrittmotor
- Phasen: 2
- Schrittwinkel: 15 deg
- Nennstrom/Phase: 0,46 A
- Schubkraft: 40 N(100 Hz)
- Phasenwiderstand: 10,8 ± 7% ohms(20 ℃)
- Induktivität: 6 mH ± 20%
- Schutzart: IP40
- Lebensdauer: 1500000 Zyklen
Physikalische Spezifikation
- Bauform: Φ27 mm
- Motorlänge: 30,8 mm
- Hublänge: 120 mm（4,724"）
- Spindeldurchmesser: Φ3,5 mm
- Linearhub pro Umdrehung: 1 mm
- Linearhub pro Schritt: 0,0417 mm
- Anzahl der Leitungen: 4
- Gewicht: 73,8 g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
3
|
1
|
4
|
6
|
| Elektrische Spezifikation | |
|---|---|
| Induktivität (mH) | 6 |
| Phasenwiderstand (ohm) | 10,8 |
| Schrittwinkel (°) | 15 |
| Motortyp | Non-Captive |
| Anzahl der Phasen | 2 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 30,8 |
| Flanschdurchmesser (mm) | Φ27 |
| Leitungslänge (mm) | 0,46 |
| Spindeldurchmesser (mm) | Φ3,5 |
| Hublänge (mm) | 120 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 1 |
| Linearhub pro Schritt (mm) | 0,0417 |
