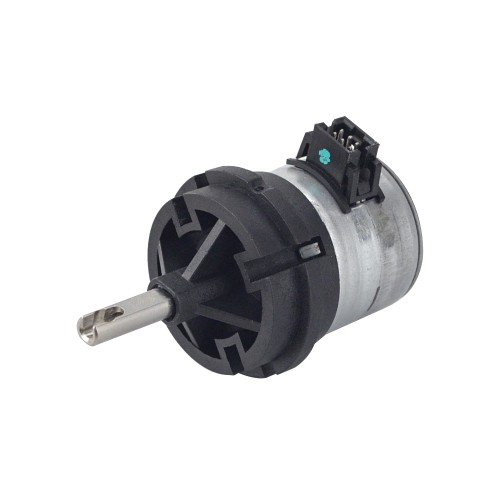

Φ28x21mm Captive Permanentmagnet Linearer Schrittmotor 28LN24L01-333 Linearhub 1mm Hublänge 12mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€14,96
Φ28x21mm Captive Permanentmagnet Linearer Schrittmotor 28LN24L01-333 Linearhub 1mm Hublänge 12mm
Dieser Captive Linear-Schrittmotor mit einem Durchmesser von 28 mm und einer Motoreinheit von 21 mm Länge bietet einen Schrittwinkel von 15 Grad und einen linearen Vorschub von 1 mm pro Umdrehung (0,0417 mm pro Schritt). Der Motor arbeitet mit 0,16 A pro Phase bei einem Phasenwiderstand von 150 Ohm und liefert eine Schubkraft von 65 N bei 100 Hz. Die Hublänge beträgt 12 mm, der Spindeldurchmesser liegt bei 3,5 mm. Der Motor verfügt über vier Anschlussleitungen und wiegt 75,6 g.
Elektrische Spezifikation
- Herstellerteilenummer: 28LN24L01-333
- Motortyp: Permanentmagnet Captive Linearer Schrittmotor
- Phasen: 2
- Schrittwinkel: 15 deg
- Nennstrom/Phase: 0,16 A
- Schubkraft: 65 N(100 Hz)
- Phasenwiderstand: 150 ± 7% ohms(20 ℃)
- Induktivität: 85 mH ± 20%
- Schutzart: IP40
- Lebensdauer: 1500000 Zyklen
Physikalische Spezifikation
- Bauform: Φ28 mm
- Motorlänge: 21 mm
- Hublänge: 12 mm
- Spindeldurchmesser: Φ3,5 mm
- Linearhub pro Umdrehung: 1 mm
- Linearhub pro Schritt: 0,0417 mm
- Anzahl der Leitungen: 4
- Gewicht: 75,6 g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
3
|
1
|
4
|
6
|
| Elektrische Spezifikation | |
|---|---|
| Induktivität (mH) | 85 |
| Phasenwiderstand (ohm) | 150 |
| Nennstrom (A) | 0,16 |
| Schrittwinkel (°) | 15 |
| Motortyp | Captive |
| Anzahl der Phasen | 2 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 21 |
| Flanschdurchmesser (mm) | Φ28 |
| Spindeldurchmesser (mm) | Φ3,5 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Schritt (mm) | 0,0417 |
| Hublänge (mm) | 12 |
