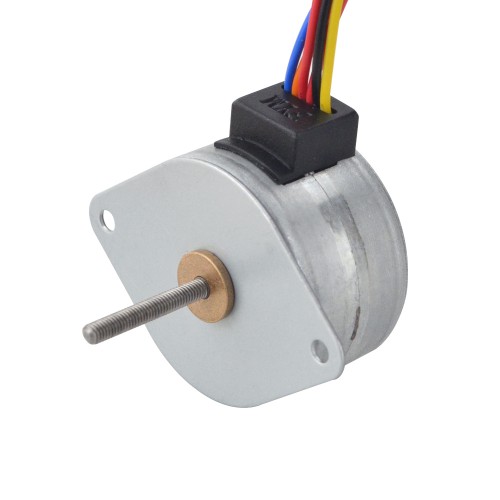

Φ35x22mm External Permanentmagnet Linearer Schrittmotor 35LN24M01-122 Linearhub 0,5mm Hublänge 21,5mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€11,97
Φ35x22mm External Permanentmagnet Linearer Schrittmotor 35LN24M01-122 Linearhub 0,5mm Hublänge 21,5mm
Dieser externe lineare PM-Schrittmotor mit einem Durchmesser von 35 mm und einer Länge von 22 mm verfügt über einen Schrittwinkel von 15 Grad. Der lineare Vorschub beträgt 0,5 mm pro Umdrehung, entsprechend 0,0208 mm pro Schritt. Der Motor arbeitet mit 0,28 A pro Phase bei einem Phasenwiderstand von 85 Ohm und einem Haltemoment von 44,1 mN·m. Die Hublänge beträgt 21,5 mm, der Spindeldurchmesser liegt bei 3 mm. Er ist mit sechs Anschlussleitungen und einem PH-6Y-Stecker ausgestattet, die Kabellänge beträgt 240 mm. Das Gewicht beträgt 89,7 g.
Elektrische Spezifikation
- Herstellerteilenummer: 35LN24M01-122
- Motortyp: Permanentmagnet External Linearer Schrittmotor
- Phasen: 2
- Schrittwinkel: 15 deg
- Nennstrom/Phase: 0,28 A
- Haltemoment: 44,1 mN,m
- Phasenwiderstand: 85 ± 7% ohms(20 ℃)
- Induktivität: 32,9 mH ± 20%
- Lebensdauer: 3000 h
Physikalische Spezifikation
- Bauform: Φ35 mm
- Motorlänge: 22 mm
- Hublänge: 21,5 mm
- Spindeldurchmesser: Φ3 mm
- Linearhub pro Umdrehung: 0,5 mm
- Linearhub pro Schritt: 0,0208 mm
- Anzahl der Leitungen: 6 mit Stecker PH-6Y
- Leitungslänge: 240 mm
- Gewicht: 89,7 g
Anschluss
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Gelb
|
Rot
|
Orange
|
Schwarz
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (oz.in) | 6,246 |
| Induktivität (mH) | 32,9 |
| Phasenwiderstand (ohm) | 85 |
| Nennstrom (A) | 0,28 |
| Schrittwinkel (°) | 15 |
| Motortyp | Extern |
| Anzahl der Phasen | 2 |
| Haltemoment (mNcm) | 44,1 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 22 |
| Flanschdurchmesser (mm) | Φ35 |
| Leitungslänge (mm) | 240 |
| Spindeldurchmesser (mm) | Φ3 |
| Hublänge (mm) | 21,5 |
| Anzahl der Leitungen | 6 |
| Linearhub pro Umdrehung (mm) | 0,5 |
| Linearhub pro Schritt (mm) | 0,0208 |
