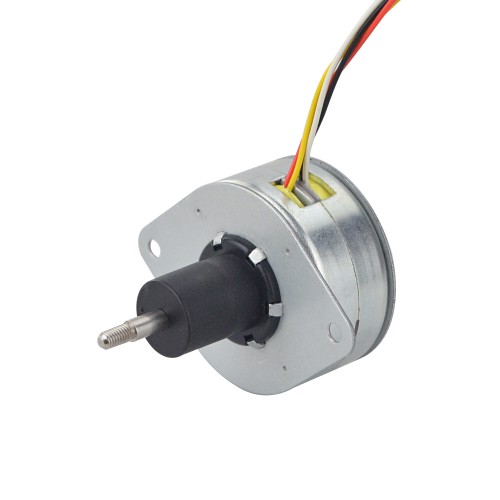

Φ36x17,5mm Captive Permanentmagnet Linearer Schrittmotor 35LN48M01-344 Linearhub 1,22mm Hublänge 5,3mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€25,65
Φ36x17,5mm Captive Permanentmagnet Linearer Schrittmotor 35LN48M01-344 Linearhub 1,22mm Hublänge 5,3mm
Dieser Captive Linear-Schrittmotor mit einem Durchmesser von 36 mm und einer Motoreinheit von 17,5 mm Länge verfügt über einen Schrittwinkel von 7,5 Grad. Der lineare Vorschub beträgt 1,22 mm pro Umdrehung (0,0254 mm pro Schritt). Der Motor arbeitet mit 0,6 A pro Phase, hat einen Phasenwiderstand von 11 Ohm und erzeugt eine Schubkraft von 100 N bei 79 Hz. Die Hublänge beträgt 5,3 mm, der Spindeldurchmesser liegt bei 3,56 mm. Ausgestattet ist das Modell mit vier Anschlussleitungen, das Gewicht beträgt 82 g.
Elektrische Spezifikation
- Herstellerteilenummer: 35LN48M01-344
- Motortyp: Permanentmagnet Captive Linearer Schrittmotor
- Phasen: 2
- Schrittwinkel: 7,5 deg
- Nennstrom/Phase: 0,6 A
- Schubkraft: 100 N(79 Hz)
- Phasenwiderstand: 11 ± 7% ohms(20 ℃)
- Induktivität: 8,2 mH ± 20%
- Schutzart: IP30
- Lebensdauer: 1500000 Zyklen
Physikalische Spezifikation
- Bauform: Φ36 mm
- Motorlänge: 17,5 mm
- Hublänge: 5,3 mm
- Spindeldurchmesser: Φ3,56 mm
- Linearhub pro Umdrehung: 1,22 mm
- Linearhub pro Schritt: 0,0254 mm
- Anzahl der Leitungen: 4
- Gewicht: 82 g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Gelb
|
Rot
|
Weiß
|
Schwarz
|
| Elektrische Spezifikation | |
|---|---|
| Induktivität (mH) | 8,2 |
| Phasenwiderstand (ohm) | 11 |
| Nennstrom (A) | 0,6 |
| Schrittwinkel (°) | 7,5 |
| Motortyp | Captive |
| Anzahl der Phasen | 2 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 17,5 |
| Flanschdurchmesser (mm) | Φ36 |
| Spindeldurchmesser (mm) | Φ3,56 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 1,22 |
| Linearhub pro Schritt (mm) | 0,0254 |
| Hublänge (mm) | 5,3 |
