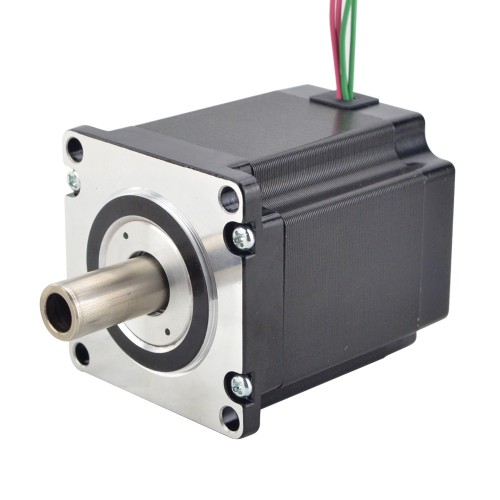

Nema 23 Hohlwellen Schrittmotor 23HS26-2004H Doppelwelle 1,45 Nm 2,0A 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€35,14
Nema 23 Hohlwellen Schrittmotor 23HS26-2004H Doppelwelle 1,45 Nm 2,0A 4 Drähte
Dieser bipolare Schrittmotor vom Typ 23HS26-2004H hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 1,45 Nm. Die Abmessungen betragen 57 x 57 x 65 mm. Der Motor arbeitet mit einem Nennstrom von 2,0 A pro Phase und hat vier Anschlussleitungen mit jeweils 310 mm Länge. Die Hohlwelle besitzt einen Außendurchmesser von 12 mm und einen Innendurchmesser von 8 mm. Die Wellenlängen betragen vorn 25 mm und hinten 13 mm.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS26-2004H
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,45 Nm
- Nennstrom/Phase: 2,0 A
- Phasenwiderstand: 2,15 ohms± 10%
- Induktivität: 6,9 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57 mm
- Motorlänge: 65 mm
- Außendurchmesser der Welle: Φ12 mm
- Innendurchmesser der Welle: Φ8 mm
- Vordere Wellenlänge: 25 mm
- Länge der hinteren Welle: 13 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 310 mm
- Gewicht: 0,98 kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 145 |
| Haltemoment (oz.in) | 205,38 |
| Induktivität (mH) | 6,9 |
| Phasenwiderstand (ohm) | 2,15 |
| Nennstrom (A) | 2,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 65 |
| Flanschdurchmesser (mm) | 57 x 57 |
| Leitungslänge (mm) | 310 |
| Anzahl der Leitungen | 4 |
| Wellentyp | Hohlwelle |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Gewicht (g) | 980 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
