PLE042-Serie NEMA 17 Planetengetriebe, untersetzung 4:1 - 100:1 für NEMA17 Schrittmotor / 40-mm-Servomotor 50W 100W
- Handbücher und Dokumentation:
PLE042-Serie NEMA 17 Planetengetriebe, untersetzung 4:1 - 100:1 für NEMA17 Schrittmotor / 40-mm-Servomotor 50W 100W
Beschreibung:
Das PLE-Series-Getriebe ist für Anwendungen entwickelt, die hohe Genauigkeit zu geringeren Kosten erfordern. Es ist mit 15 mm Ausgangswellen kompatibel und kann mit NEMA17 42-mm-Schrittmotoren sowie 40-mm-AC-Servomotoren von 50W bis 100W verwendet werden. Dieses Getriebe ist für Automatisierung, Haushalt, Büro und Unterhaltungselektronik geeignet.
Anwendungen:
Es kann in der Automatisierung, Robotik, Druckindustrie, Textilmaschinen, Verpackung, Werkzeugmaschinen, Lebensmittelverarbeitung, Landwirtschaft und Handhabungssystemen eingesetzt werden.
Spezifikationen:

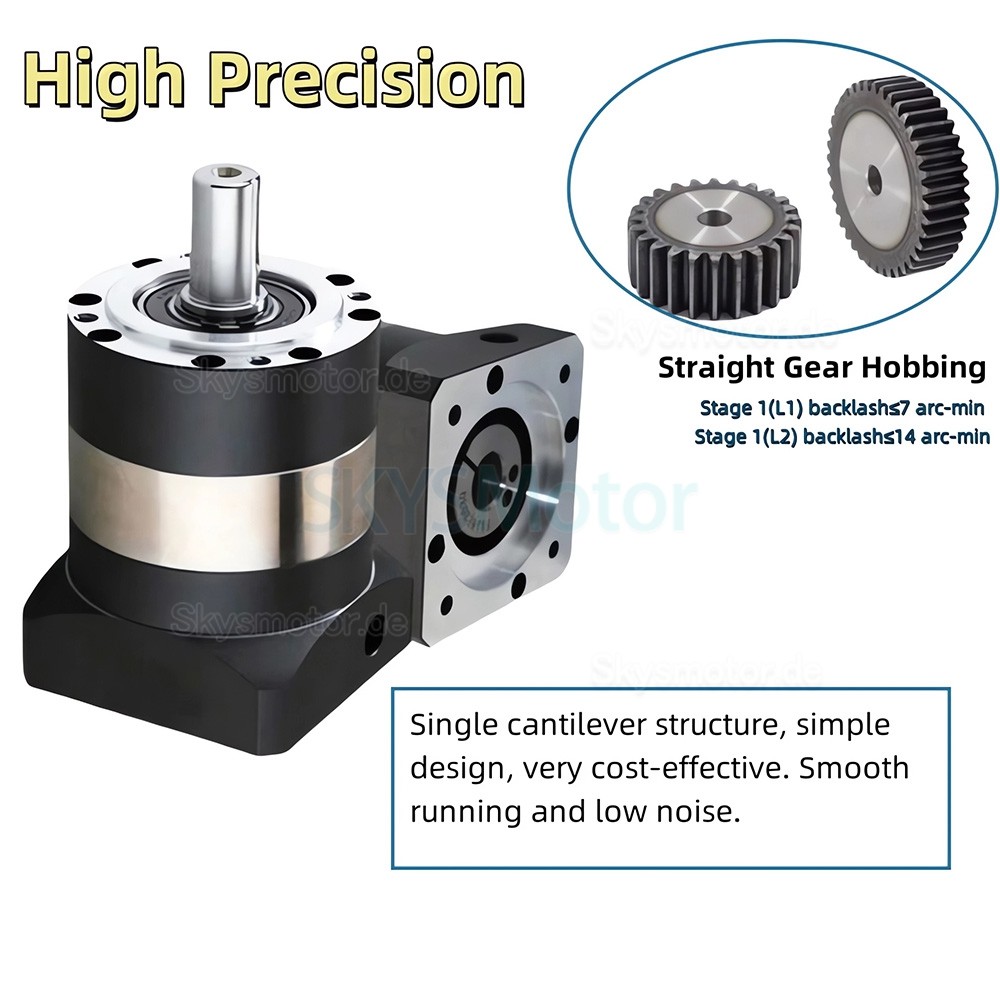

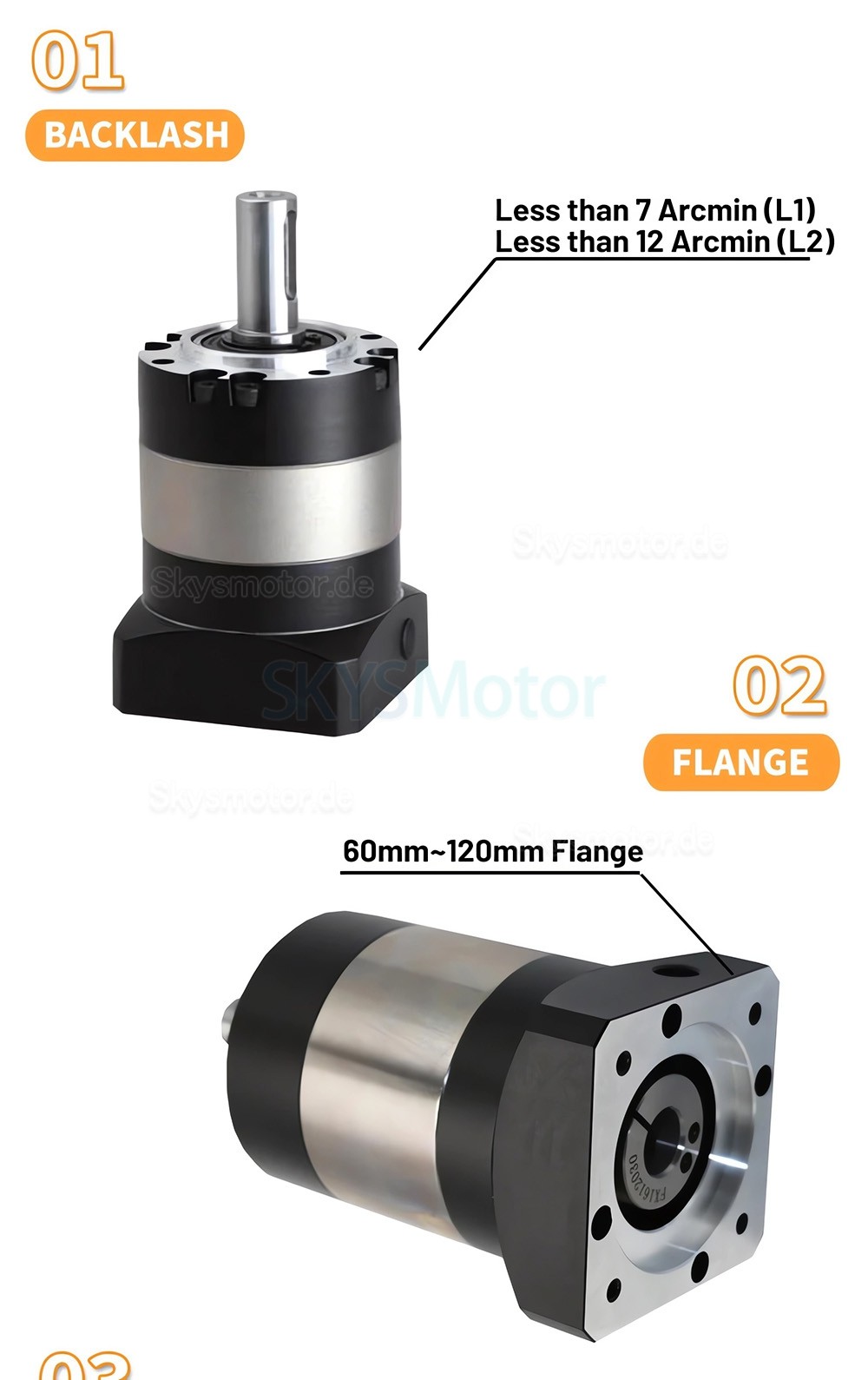

Gegenreaktion (Spiel): ≤7/12 Bogenminuten
Nennübersetzungen: 4:1, 5:1, 7:1, 10:1, 20:1, 25:1, 35:1, 40:1, 50:1, 70:1, 100:1
Nenndrehmoment: 16 Nm
Maximale Eingangsdrehzahl: 8.000 U/min
Betriebstemperaturbereich: -10 °C bis +90 °C
Torsionssteifigkeit: 0,7 Nm/Bogenminute
Geräuschpegel: ≤55 dB
Schutzart: IP54
Paketinhalt:
1 x Planetengetriebe
1 x Passfeder
4 x Montageschrauben
.jpg "PLE042-Serie NEMA 17 Planetengetriebe, untersetzung 4:1 - 100:1 für NEMA17 Schrittmotor / 40-mm-Servomotor 50W 100W")
.jpg "PLE042-Serie NEMA 17 Planetengetriebe, untersetzung 4:1 - 100:1 für NEMA17 Schrittmotor / 40-mm-Servomotor 50W 100W")

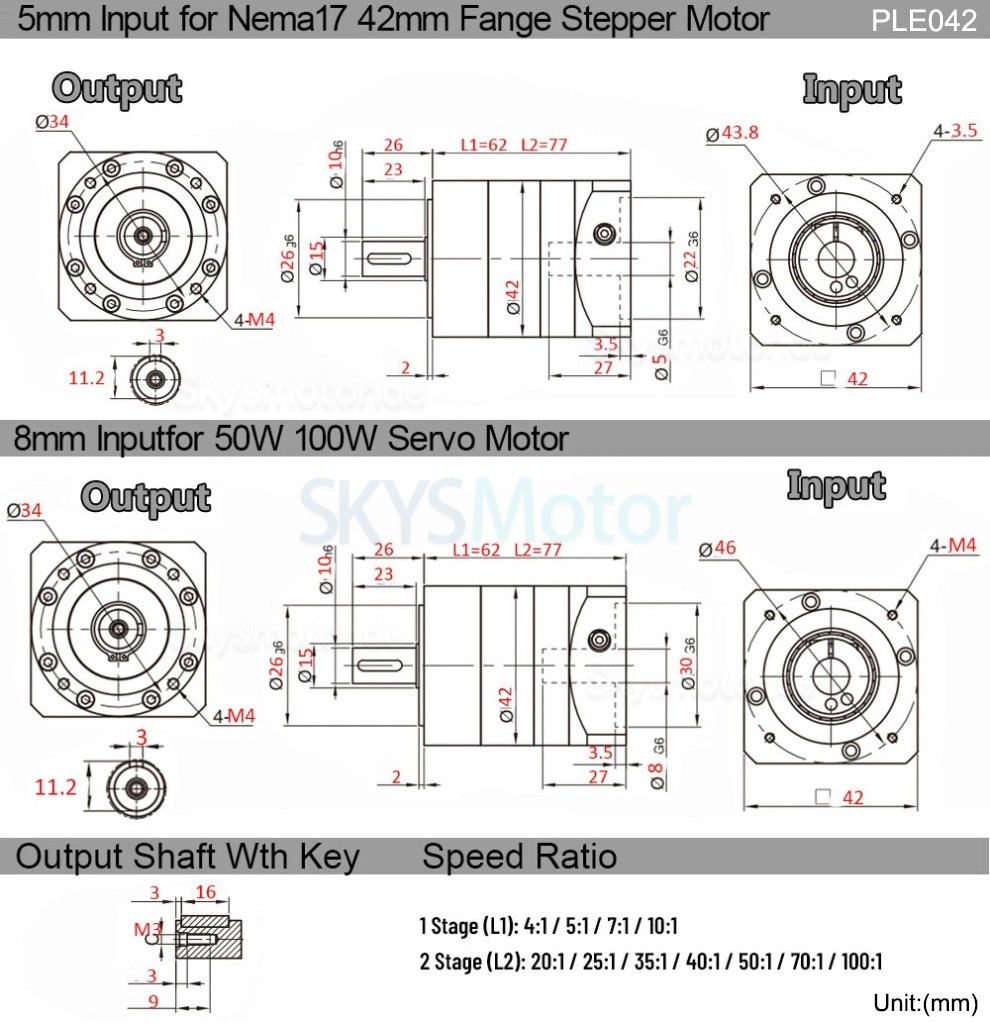

| Physikalische Spezifikation | |
|---|---|

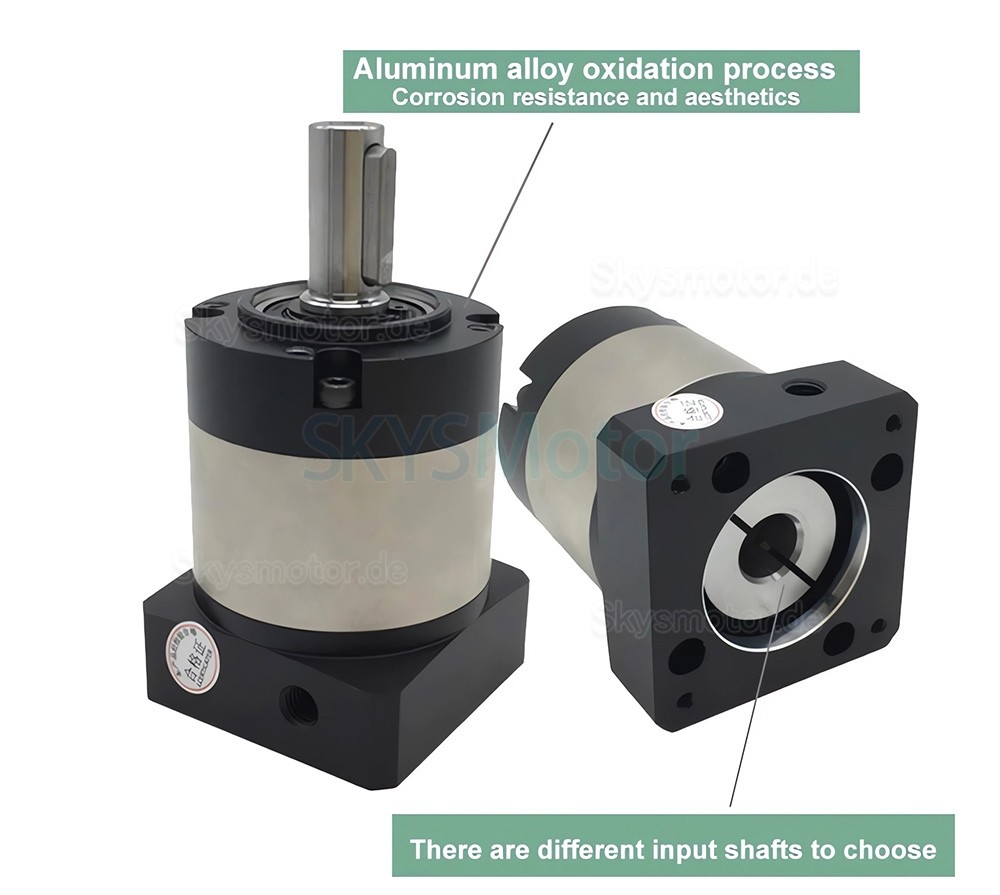

| Eingangswellendurchmesser (mm) | 5 / 8 |
| Wellentyp | Passfeder |

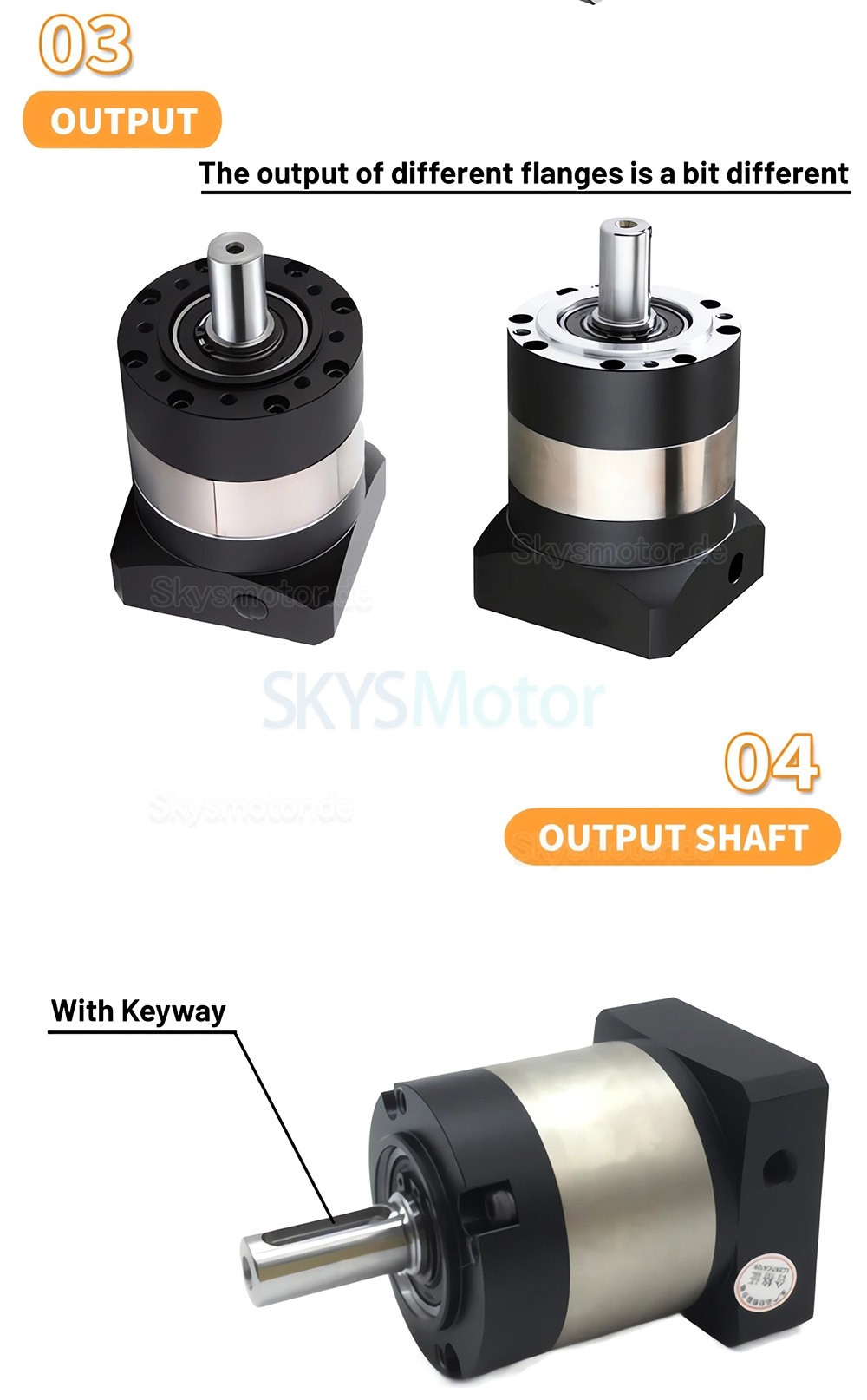

| Durchmesser der Ausgangswelle (mm) | 15 |
| Anzug für Motor | Nema 17 Schrittmotor / 40-mm-Servomotor |
| Untersetzung | 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Getriebeart | schrägverzahntes planetengetriebe |
| Flanschdurchmesser (mm) | 42 x 42 |
| Getriebelänge (mm) | 62 / 77 |
| Länge der Eingangswelle (mm) | 23.5 |
| Länge der Ausgangswelle (mm) | 23 |
| Produkttyp | Getriebe |
| Max. Länge der Eingangswelle | 23.5 |
| Passfedernutlänge | 16 |
| Verdrehspiel im Leerlauf | ≤7' / ≤12' |
