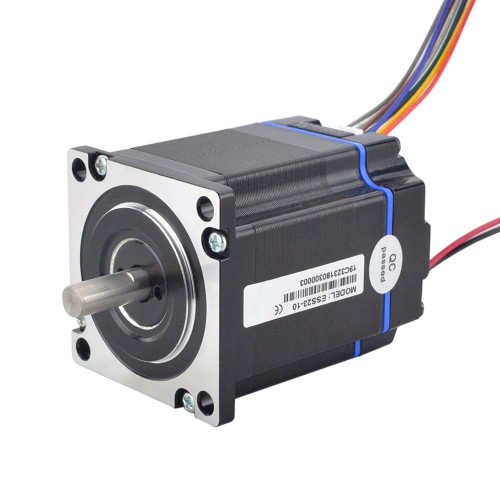

Nema 23 Integrierter Closed Loop Schrittmotor ESS23-10 1,2Nm 24-50VDC 1000CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€108,89
Nema 23 Integrierter Closed Loop Schrittmotor ESS23-10 1,2Nm 24-50VDC 1000CPR
Dieser integrierte Closed-Loop-Schrittmotor vom Typ ESS23-10 bietet ein Haltemoment von 1,2 Nm und arbeitet mit einer Eingangsspannung von 24 bis 50 VDC. Die Bauform beträgt 57 x 57 mm bei einer Motorlänge von 56 mm. Der Encoder hat eine Auflösung von 1000 CPR und liefert differenzielle Ausgangssignale über zwei Kanäle. Der Wellendurchmesser beträgt 8 mm, die Länge der D-Flachwelle 15 mm und die Gesamtlänge der Welle 21 mm.
Elektrische Spezifikation:
- Herstellerteilenummer: ESS23-10
- Haltemoment: 1,2Nm(170oz,in)
- Eingangsspannung: 24 - 50VDC
- Ausgangsspitzenstrom: 1,8 - 4,0A
- Logikeingangsstrom:10mA
- Logikeingangsspannung:5V
- Encoder-Typ: Inkrementalgeber
- Encoder-Ausgangstyp: Differenziell
- Encoder-Auflösung: 1000 CPR (Counts per Revolution)
- Encoder-Ausgangssignalkanäle: 2
- Isolationswiderstand: > 100MΩ
- Isolationsfestigkeit: 500 VAC, 1 Minute
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 56mm
- Wellendurchmesser: Φ8mm
- Länge der D-Flachwelle: 15mm
- Länge der Welle: 21mm
- Gewicht: 799g
Anschluss
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
ALM+
|
ALM-
|
|
Rot
|
Gelb
|
Blau
|
Schwarz
|
Braun
|
Grün
|
Weiß
|
Grau
|
| Integrierte Schritt-/Servomotor-Spezifikation | |
|---|---|
| Eingangsspannung (V) | 24 - 50 VDC |
| Länge (mm) | 56 |
| Ausgangsstrom | 1,8 - 4,0 A |
