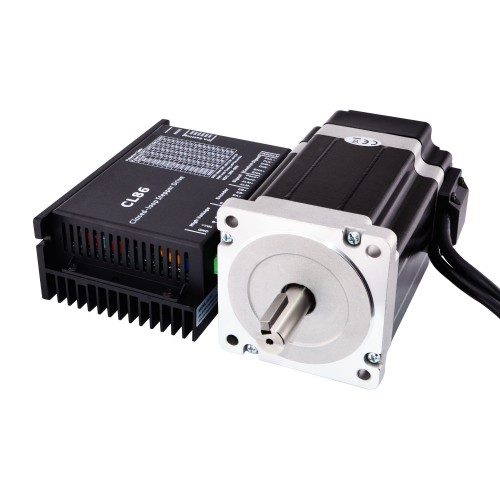

Nema 34 Closed Loop Schrittmotor CNC Kit 1-CL86-34HS59 13,0Nm 1 Achse Controller Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€176,96
Nema 34 Closed Loop Schrittmotor CNC Kit 1-CL86-34HS59 13,0Nm 1 Achse Controller Kit
Dieses CNC-Kit enthält:
- 1 x Closed-Loop-Schrittmotortreiber 0–8,2 A, 24–80 VDC für Nema 34-Schrittmotor
- 1 x 13,0 Nm Nema 34 Closed-Loop-Schrittmotor mit Encoder 1000 CPR
Motorspezifikation
- Herstellerteilenummer: 34HS59-5004D-E1000
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 13Nm
- Nennstrom/Phase: 5A
- Stromspannung: 5V
- Phasenwiderstand: 1ohms
- Induktivität: 11mH ± 20%(1KHz)
- Bauform: 86 x 86mm
- Motorlänge: 152mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 35mm
- Länge der Passfedernut: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 1,2kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Treiberspezifikation
- Closed-Loop-Betrieb – verhindert Schrittverluste und gewährleistet Synchronität
- Erweiterter Betriebsbereich – höheres Drehmoment und höhere Drehzahlen
- Geringere Motorerwärmung und höhere Energieeffizienz
- Kein hoher Drehmomentpuffer erforderlich
- Keine Abstimmung (Tuning) notwendig – stets stabile Leistung
- Schnelle Reaktionszeiten – verzögerungsfreier Betrieb mit minimaler Einschwingzeit
- Hohes Anlaufdrehmoment und starke Steifigkeit bei niedrigen Drehzahlen sowie im Stillstand
- Servo-ähnliche Performance bei deutlich geringeren Kosten
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 151,5 |
| Haltemoment (Ncm) | 1300 |
| Haltemoment (oz.in) | 1841 |
| Induktivität (mH) | 11 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1 |
| Nennstrom (A) | 5 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Elektrische Spezifikation | |
| Ausgangsfrequenz (MHz) | ≤1 |
| Schrittmotortreiber-Spezifikation | |
| Betriebsspannung (mm) | 24 - 80 |
| Ausgangsstrom (A) | 0 - 8,2 |
| Mikroschritt (Schritte/Umdr.) | 400 - 51200 |
| Max. Impulseingang (kHZ) | 200 |
| Impulsbreite (μs) | 2,5 |
| Encoderspezifikation | |
| Nennspannung (V) | 5 |
| Ausgangsstrom (A) | 55 |
| Auflösung (CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
| Laufgeschwindigkeit (U/min) | ≤5000 |
| Schutzart | IP20 |
| Physikalische Spezifikation | |
| Gewicht (g) | 6450 |
