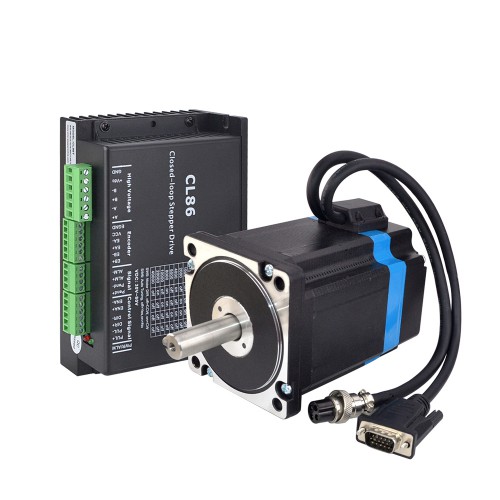

Nema 34 Closed Loop Schrittmotor & Schrittmotorsteuerung Kit 1-CL86-34HS385,8Nm 1 Achse CNC Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€149,42
Nema 34 Closed Loop Schrittmotor & Schrittmotorsteuerung Kit 1-CL86-34HS385,8Nm 1 Achse CNC Kit
Dieses CNC-Kit enthält:
- 1 x Closed-Loop-Schrittmotortreiber 0–8,2 A, 24–80 VDC für Nema-34-Schrittmotor
- 1 x Nema-34-Closed-Loop-Schrittmotor 5,8 Nm/821,512 oz.in, Encoder 1000 CPR
- 1 x 1,7 m langes Encoder-Verlängerungskabel für Closed-Loop-Schrittmotortreiber
- 1 x RV-4 AWG18 1,7 m langes Motorverlängerungskabel mit GX16-Flugzeugstecker für Nema-34-Closed-Loop-Schrittmotoren (nur für Motoren mit Flugzeugstecker)
Motorspezifikation
- Herstellerteilenummer: 34HS38-6004D-E1000
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Bauform: 86 x 86 mm
- Haltemoment: 5,8 N,m
- Nennstrom/Phase: 6 A
- Wellendurchmesser: Φ14 mm
- Länge der Welle: 40 mm
- Länge der Passfedernut: 25 mm
- Phasenwiderstand: 0,32 ohm
- Induktivität: 2,8 mH ± 20%(1KHz)
- Anzahl der Leitungen: 4
- Leitungslänge: 300 mm
- Betriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung: 1000ppr
- Ausgangssignal: 2 Kanäle
- Bohrungsdurchmesser: Φ8mm
- Ausgangsfrequenz: ≤1MHz
- Drehzahl: ≤5000U/min
- Schutzart: IP20
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Weiß
|
Grün
|
Blau
|
Schwarz
|
Treiberspezifikation
- Closed-Loop-Betrieb – verhindert Schrittverluste und gewährleistet Synchronität
- Erweiterter Betriebsbereich – höheres Drehmoment und höhere Drehzahlen
- Geringere Motorerwärmung und höhere Energieeffizienz
- Kein hoher Drehmomentpuffer erforderlich
- Keine Abstimmung (Tuning) notwendig – stets stabile Leistung
- Schnelle Reaktionszeiten – verzögerungsfreier Betrieb mit minimaler Einschwingzeit
- Hohes Anlaufdrehmoment und starke Steifigkeit bei niedrigen Drehzahlen sowie im Stillstand
- Servo-ähnliche Performance bei deutlich geringeren Kosten
| CNC-Kit-Spezifikation | |
|---|---|
| Anzahl der Achsen | Einzelachse |
| Open-loop/Closed-loop | Closed-loop |
| Motorspezifikation | |
| Haltemoment (Ncm) | 580 |
| Haltemoment (oz.in) | 821,51 |
| Induktivität (mH) | 2,8 |
| Leitungslänge (mm) | 300 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,32 |
| Nennstrom (A) | 6 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 40 |
| Schrittwinkel (°) | 1,8 |
| Encoderspezifikation | |
| Schutzart | IP20 |
| Ausgangsstrom (A) | 55 |
| Ausgangsfrequenz | ≤1 |
| Ausgangssignalkanäle | 2 |
| Auflösung (CPR) | 1000 |
| Laufgeschwindigkeit (U/min) | ≤5000 |
