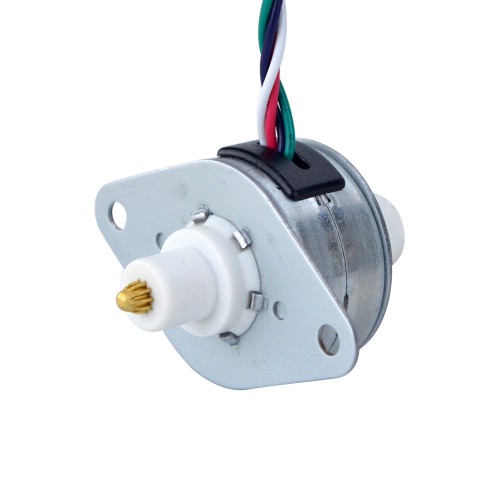

Φ25,2x15mm Permanentmagnet Captive Linearer Schrittmotor 25LN48M01-334(1) 0,15A Linearhub 1,22mm Hublänge 13,5mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€21,37
Φ25,2x15mm Permanentmagnet Captive Linearer Schrittmotor 25LN48M01-334(1) 0,15A Linearhub 1,22mm Hublänge 13,5mm
Dieser Captive Linearschrittmotor vom Typ 25LN48M01-334 hat einen Schrittwinkel von 7,5 Grad und einen Linearhub von 0,0254 mm pro Schritt. Die Bauform beträgt 25 x 14,3 mm mit einer Hublänge von 13,5 mm. Der Motor verfügt über zwei Phasen, vier Anschlussleitungen à 80 mm, eine Schubkraft von 9,8 N bei 300 Hz und benötigt 0,15 A pro Phase.
Elektrische Spezifikation
- Herstellerteilenummer: 25LN48M01-334
- Motortyp: Permanentmagnet Captive Linearer Schrittmotor
- Phasen: 2
- Schrittwinkel: 7,5 deg
- Nennstrom/Phase: 0,15 A
- Schubkraft: 9,8 N(300 Hz)
- Phasenwiderstand: 47 ± 7% ohms(20 ℃)
- Induktivität: 17,8 mH ± 20%
- Schutzart: IP34
- Lebensdauer: 1500000 Zyklen
Physikalische Spezifikation
- Bauform: Φ25 mm
- Motorlänge: 14,3 mm
- Hublänge: 13,5 mm
- Spindeldurchmesser: Φ3,5 mm
- Linearhub pro Umdrehung: 1,22 mm
- Linearhub pro Schritt: 0,0254 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 80 mm
- Gewicht: 30,5 g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Grün
|
Blau
|
Rot
|
Weiß
|
| Elektrische Spezifikation | |
|---|---|
| Induktivität (mH) | 17,8 |
| Phasenwiderstand (ohm) | 47 |
| Nennstrom (A) | 0,15 |
| Schrittwinkel (°) | 7,5 |
| Motortyp | Captive |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 14,3 |
| Flanschdurchmesser (mm) | Φ25 |
| Leitungslänge (mm) | 80 |
| Spindeldurchmesser (mm) | Φ3,5 |
| Linearhub pro Schritt (mm) | 0,0254 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 1,22 |
| Hublänge (mm) | 13,5 |
