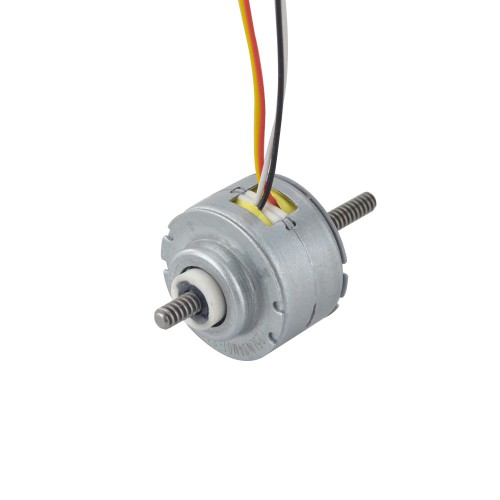

Φ25x15,6mm Non-Captive Permanentmagnet Linearer Schrittmotor 25LN24M01-233 Linearhub 1mm Hublänge 50mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€23,51
Φ25x15,6mm Non-Captive Permanentmagnet Linearer Schrittmotor 25LN24M01-233 Linearhub 1mm Hublänge 50mm
Dieser Non-Captive Linearschrittmotor vom Typ 25LN24M01-233 hat einen Schrittwinkel von 15 Grad und einen Linearhub von 0,0417 mm pro Schritt. Die Bauform beträgt 25 x 15,6 mm mit einer Hublänge von 50 mm. Der Motor besitzt zwei Phasen, vier Anschlussleitungen à 70 mm, eine Schubkraft von 25 N bei 200 Hz und benötigt 0,23 A pro Phase. Der Spindeldurchmesser beträgt 3,5 mm.
Elektrische Spezifikation
- Herstellerteilenummer: 25LN24M01-233
- Motortyp: PM Non-Captive Linear-Schrittmotor
- Phasen: 2
- Schrittwinkel: 15 deg
- Nennstrom/Phase: 0,23 A
- Schubkraft: 25 N(200 Hz)
- Phasenwiderstand: 53 ± 7% ohms(20 ℃)
- Induktivität: 23,5 mH ± 20%
- Schutzart: IP34
- Lebensdauer: 1500000 Zyklen
Physikalische Spezifikation
- Bauform: Φ25 mm
- Motorlänge: 15,6 mm
- Hublänge: 50 mm
- Spindeldurchmesser: Φ3,5 mm
- Linearhub pro Umdrehung: 1 mm
- Linearhub pro Schritt: 0,0417 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 70 mm
- Gewicht: 37,6 g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Gelb
|
Rot
|
Rot
|
Gelb
|
| Elektrische Spezifikation | |
|---|---|
| Induktivität (mH) | 23,5 |
| Phasenwiderstand (ohm) | 53 |
| Nennstrom (A) | 0,23 |
| Schrittwinkel (°) | 15 |
| Motortyp | Non-Captive |
| Anzahl der Phasen | 2 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 15,6 |
| Flanschdurchmesser (mm) | Φ25 |
| Hublänge (mm) | 50 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 1 |
| Linearhub pro Schritt (mm) | 0,0417 |
